Récepteur radio

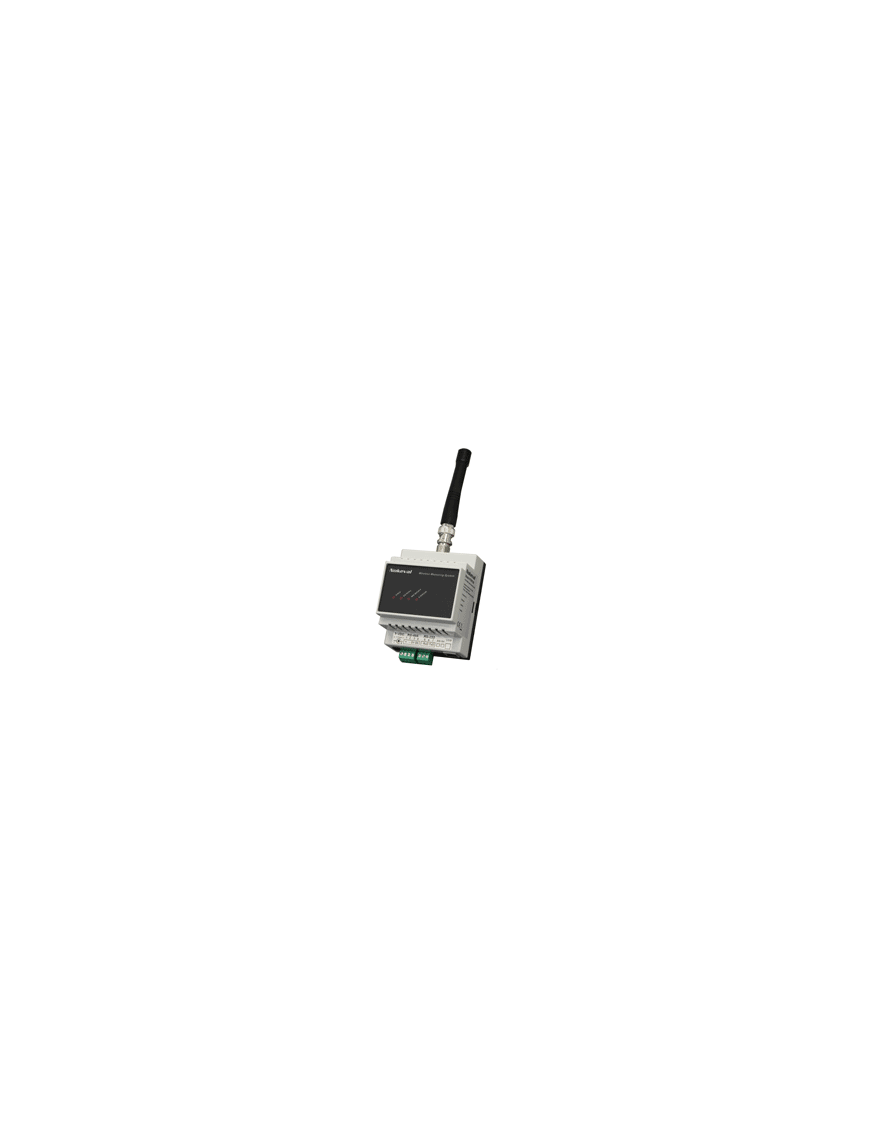

Le RTR970B-PRO est un récepteur, a fixation rail DIN, pour les transmetteurs radio de la série MTR de NOKEVAL. Il reçoit, traite et stock en mémoire les paquets de données envoyés par les émetteurs sans fil. Il détecte automatiquement le type de transmetteur ce qui permet d'utiliser différents type ou des transmetteurs avec des intervalles de transmission différents.

L'appareil opère dans la bande de fréquence libre de 433.92MHz.



Devis sous 24 heures



Une question ? Nous vous rappelons.



Garantie 2 ans



Nos spécialistes à votre écoute

Réception radio

  • Antenne souple avec connecteur BNC femelle 50 Ω
  • Puissance max. : +10 dBm
  • Bande de fréquence : 433.92 MHz ERC/REC 70-03 sub-channel f
  • Largeur de bande : 180 kHz
  • Filtre sélectif : oui, type SAW
  • Sensibilité : -100 dBm (3·10-3 bit error rate)

Décodeur

  • Voies mémoire : 90 voies
  • Mémoire tampon : 90 dernières réceptions
  • Mémoire flash : 2 Mb

Connexions

RS-485

  • Connecteur: connecteur à vis détachable, pas de 3.81 mm, raccordé avec l'alimentation, borne 1 (+), borne 2 (Gnd), borne 3 (D1), borne 4 (D0)
  • Longueur max de câble : 1,000 m.
  • Protocol : Nokeval SCL, Modbus RTU, Nopsa
  • Vitesse de transmission : 1,200 / 2,400 / 4,800 / 9,600 / 19,200 /38,400 / 57,600 / 115,200 / 230,400 baud

RS-232

  • Connecteur: connecteur à vis détachable, pas de 3.81 mm, borne pin 5 (Gnd), borne 6 (RxD), borne 7 (TxD)
  • Longueur max de câble : 15 m.
  • Protocol : Nokeval SCL, Modbus RTU, Nopsa
  • Vitesse de transmission : 1,200 / 2,400 / 4,800 / 9,600 / 19,200 /38,400 / 57,600 / 115,200 / 230,400 baud

USB

  • Connecteur : USB type B
  • Protocol : Nokeval SCL, Modbus RTU, Nopsa
  • Vitesse de transmission : 1,200 / 2,400 / 4,800 / 9,600 / 19,200 /38,400 / 57,600 / 115,200 / 230,400 baud

Alimentation

  • Connecteur 1 : prise jack 1.3 mm, (+) au centre
  • Connecteur 2 : Connecteur à vis détachable, pas de 3.81 mm, borne 1 (+), borne 2 (–)
  • Connecteur 4 : USB type B, femelle
  • Tension : 8…30 VDC
  • Consommation courant : 80 mA max.

Horloge temps réel

  • Incertitude : max ±3.5 ppm sur toute la gamme de température  (erreur max. inférieure à 2 minutes par an)
  • Batterie de sauvegarde : l'horloge fonctionne pendant 48 h sans alimentation sur l'appareil

Environnement

  • Température d'utilisation : -30…+60 °C
  • Indice de protection : IP20

Dimensions: 70x85x60 (mm) antenne: 100 mm, Ø 14 mm

RTR970B-PRO
