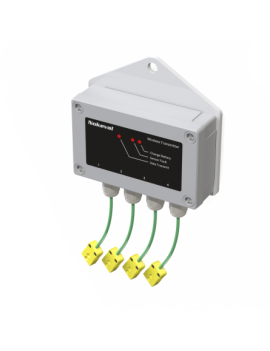

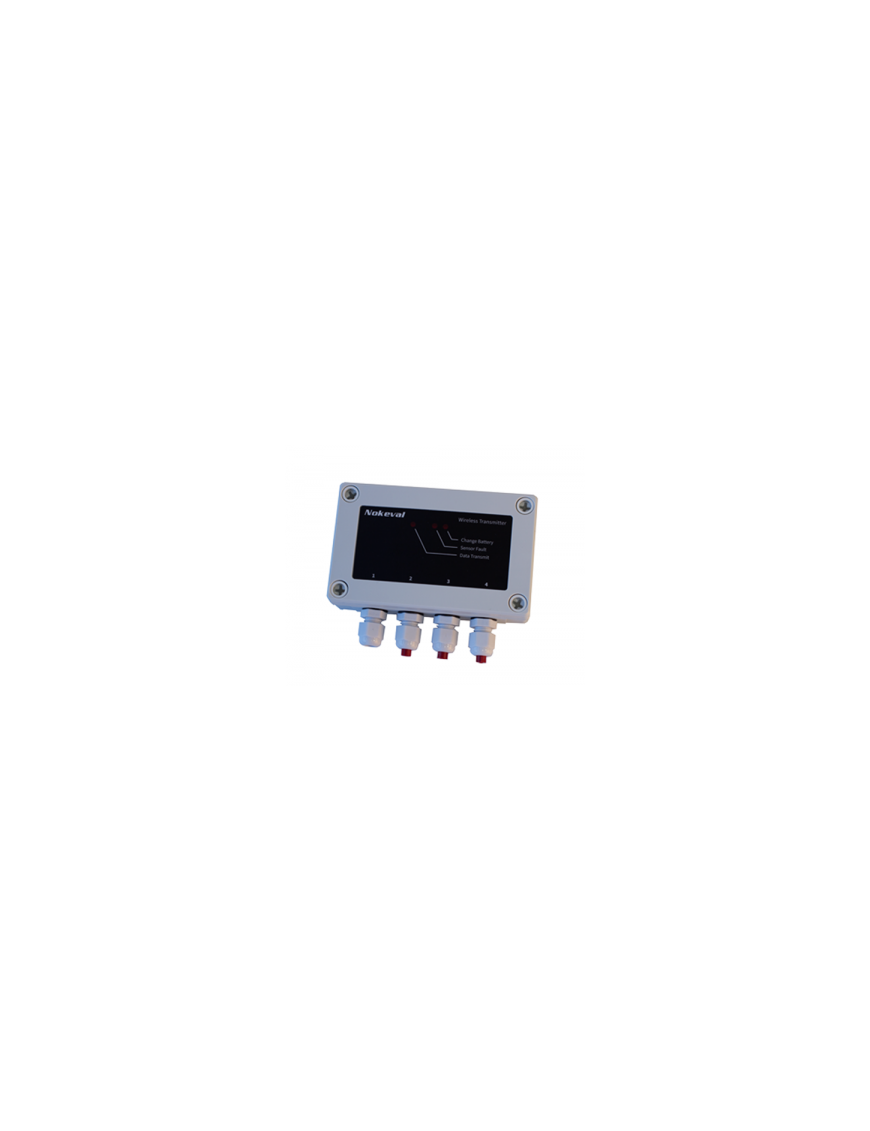

Transmetteur radio - 4 voies thermocouples

Entrées

• Thermocouples:  B, C, D, E, G, J, K, L, N, R, S, T et signaux mV.
• Connecteur à vis, détachable, 1.5 mm² max
• Protection surcharge : l'entrée est protégée pour 24V max de surtension.

Conditions d'utilisation

• Température : -30…+60 °C
• Humidité : 0-98 %HR (sans condensation)
• Indice de protection : IP65 (si tous les passages de câbles sont utilisés)
• Mass : environ 192 g (sans capteurs)
• Dimensions extérieurs :
• Longueur : 102 mm
• Hauteur : 130 mm
• Profondeur : 35 mm
• Presse-étoupes : 4 pcs M12x1.5, diamètre cable 1.5-8 mm

Alimentation

• Pile : 1.5 V, type LR6 (AA) piles alcaline
• Durée vie pile : typique, 1.5 years avec interval de transmission 90 s

Transmission radio

• Type : 433.92 MHz ERC/REC/70-03 sub-band f
• Fréquence de transmission : 433.92 MHz ISM band
• Puissance max : +10 dBm E.R.P.
• Portée :
• Champs libre : jusqu'à 100 m
• En intérieur : jusqu'à  50…100 m
• Antenne : interne

Produits compatibles :

• Nokeval RTR, FTR, DPR et FT20 series 433.92 MHz récepteur radio

Capteur : thermocouples

• Longueur câble capteur : <30 m
• Gamme de mesure et erreur de linéarité
• mV : -30…2,000 mV
• TcB : 400…1,700 °C (0.3 °C)
• TcC : 0…2,300 °C (0.5 °C)
• TcD : 0…2,300 °C (1 °C)
• TcE : -100…900 °C (0.2 °C)
• TcG : 1,000…2,300 °C (2 °C)
• TcJ : -160…950 °C (1 °C)
• TcK : -150…1,370 °C (0.5 °C)
• TcL : -150…900 °C (0.5 °C)
• TcN : 0…1,300 °C (0.1 °C)
• TcR : 0…1,700 °C (0.5 °C)
• TcS : 0…1,700 °C (0.5 °C)
• TcT : -200…400 °C (1 °C)
• Incertitude : (mV) 0.05 %lecture + 0.01 mV
• Incertitude : (thermocouples) 0.05 %lecture + 0.6 °C + lin. error + env. imp.
• Dérive thermique : 0.02 °C/°C comp. temp. 25 °C
• Bruit (typical, RMS) mV : 2.7 µV TcK: 0.06 °C
• Charge max entrée : (mV) >1 MΩ
