Le module d'acquisition Loggito possède jusqu'à 8 entrées analogiques entièrement configurables.
L'appareil compact et flexible est la meilleur solution économique pour l'enregistrement de points de mesures. La capacité mémoire de 8GB maximum permet une utilisation autonome.
La transmission des valeurs mesurées est réalisée soit en interface Modbus TCP/RTU, soit en USB/LAN, soit en WLAN.
Devis sous 24 heures
Une question ? Nous vous rappelons.
Garantie 2 ans
Nos spécialistes à votre écoute
Module E/S analogique et numérique

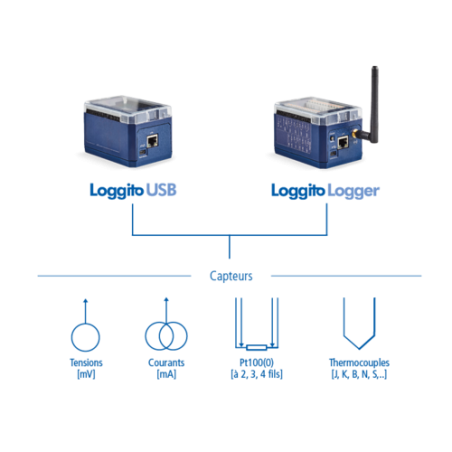

La série Loggito se compose de l'enregistreur "maitre" et de modules d'extension USB. Avec sa mémoire intégrée, le Loggito permet le prétraitement interne et le calcul combiné de voies de mesures. En association avec les modules d'extension USB le système d'enregistrement Loggito est idéal pou la mise en œuvre de réseau de mesure complexe.
Le module Loggito USB remplit deux fonctions :
Voies logicielles interne :
Spécifications techniques :
|
Type de module |
Série Loggito |
||
|
Entrées analogiques |
|||
|
Capteurs |
mV, mA, thermocouples, Pt100, Pt1000 |
||
|
Taux d'échantillonnage total |
0,1 Hz .. 500 Hz |
||
|
Plages de mesure de tension |
±78 mV .. ±10 V |
||
|
Plages de mesure de courant |
0 .. 20 mA / 4 .. 20 mA / ±20 mA / indifférentes (avec shunt externe libre ou sélectionnable d’une liste) |
||
|
Plages de mesure de résistance |
0 .. 49 kΩ |
||
|
Impédance d'entrée |
> 5GΩ |
||
|
Séparation galvanique par rapport à PE |
±400 VCC |
||
|
Incertitude en tension, courant |
0,01% de la valeur finale de la plage de mesure |
||
|
Incertitude de la mesure de résistance |
0,01 % de la valeur de fin d’échelle (connexion 4 fils), 0,1% de la valeur de fin d’échelle (connexion 3 fils après détermination complémentaire du zéro) |
||
|
Incertitude des RTD |
0,1 K (Connexion 4 fils), 1 K (Connexion 3 fils) |
||
|
Incertitude des thermocouples |
< 1,5 K (point de mesure de référence interne) |
||
|
Entrées numériques / fréquence |
|||
|
Signal d'entrée |
bas : 0 .. 1 V / haut : 3,6 .. 100 VCC à 3,5 mA |
||
|
Plage de mesure d’entrée fréquence |
0,2 Hz .. 500 Hz |
||
|
Résolution totalisateur |
64 bits |
||
|
Sortie numérique / PWM |
|||
|
Tension / courant de commutation maxi |
50 V / 2,5 A pendant 2 secondes, courant continu 250 mA |
||
|
Fréquence de base / rapport d’échantillonnage PWM |
100 Hz / 1:20 |
||
|
Type de module |
Loggito Logger |
Loggito USB |
|
|
Interfaces |
|||
|
LAN |
100 base-Tx |
- |
|
|
WLAN |
802.11b/g/n, 72 Mbits/s maxi |
- |
|
|
USB Appareil, connecteur mini |
2.0 basse / pleine / haute vitesse |
2.0 basse / pleine vitesse |
|
|
Protocoles |
|||
|
RS 232/485 (par extension USB) |
Modbus RTU Maître, Modbus RTU Esclave, SCPI, ASCII |
- |
|
|
TCP/IP |
Modbus TCP serveur & client, client OPC UA, serveur OPC UA |
- |
|
|
Mémoire de données |
|||
|
Interne |
4 / 8 Go / env. 30 millions de valeurs mesurées par Go |
- |
|
|
Caractéristiques techniques générales |
|||
|
Dimensions |
L x l x h env. 95 mm x 67 mm x 65 mm |
||
|
Poids |
env. 220 g |
||
|
Fixation |
Profilé support EN 60715 ou fixation par vis verticale / horizontale ou seul |
||
|
Raccordements signal |
Bornes à ressort de type push-in, 24 bornes maxi en 2 rangées, section de conducteur (rigide / souple) 0,2 .. 2,5 mm², embout de 0,25 .. 1,5 mm² maxi |
||
|
Plage de température |
-20 ... +60° C |
||
|
Humidité d’air |
90 % HR maxi, sans condensation |
||
|
Tension d'alimentation |
12 .. 24 VCC / ± 10 % |
5 VCC |
|
